烏克蘭進入戰爭狀態以后，大家突然發現一種稀有氣體出現了緊缺。這種稀有氣體就是氖氣，據報道氖氣主要應用于芯片產業，烏克蘭承擔了世界上一半左右的氖氣供應量，下來將可能出現新的芯片短缺危機。那氖氣在芯片產業中究竟是干什么的呢？中國氖氣提純行業迎來了重大機遇，但就在幾年前中國企業還無法生產符合要求的氖氣，只能高價進口。

一、烏克蘭氖氣短缺的影響

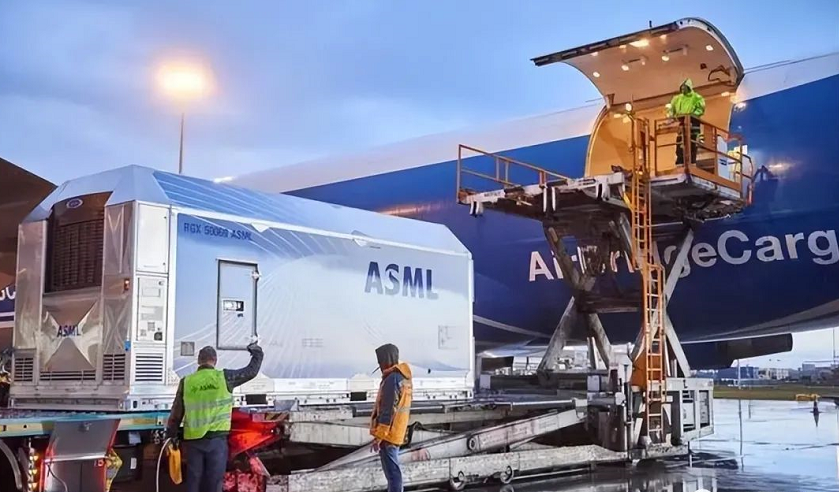

根據媒體報道，烏克蘭危機造成的氖氣短缺對芯片產業造成重大影響，主要影響汽車芯片、路由器芯片等中低端芯片，像手機芯片、高端計算機芯片等最先進的芯片幾乎不受影響。原因是，氖氣主要應用在DUV光刻機上，高端芯片使用EUV光刻機，所以產量不受氖氣供應的影響。

EUV光刻機，也就是極紫外光刻機，工作時并不需要氖氣的輔助，這一點是事實，但是就算是臺積電、三星和Intel這樣的芯片生產巨頭，也做不到全程只使用EUV光刻機，有一些步驟還是會用到DUV光刻機的，所以并非完全不受影響。當然，由于這些大廠往往都儲存了幾個月到半年的氖氣，在優先保證高端產能的背景下，手機芯片產量確實可以不受影響。但價格可能也會受到這些因素的影響。

二、氖氣到底是干什么的？

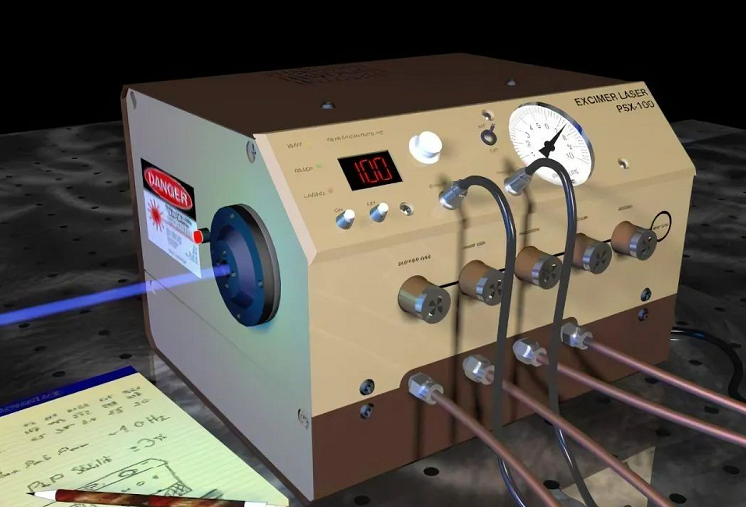

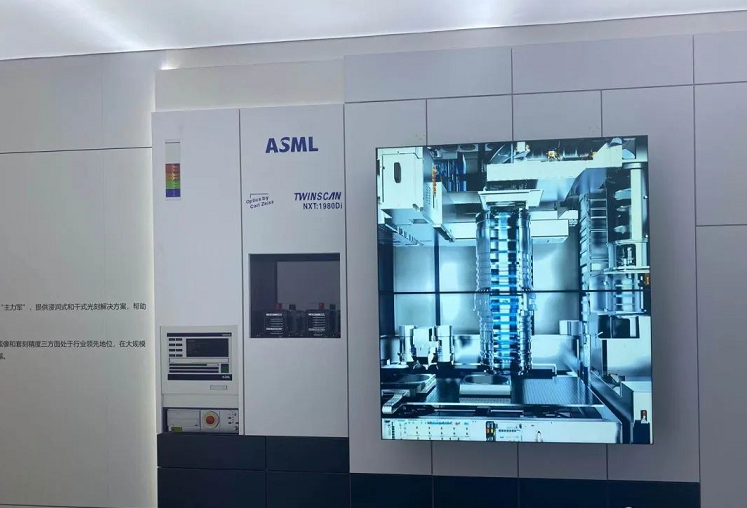

回來說DUV光刻機為什么必須用氖氣，而且用量還那么大。DUV光刻機，也叫深紫外光刻機，使用準分子激光作為光源。現在常用的光源有248nm的KrF準分子激光器和193nm的ArF準分子激光器。其中，除了最先進的EUV光刻機以外，大家常說的浸沒式DUV光刻機，使用的光源就是ArF準分子激光器。

其實，準分子激光器能發光的關鍵，就是利用電極放電激發氣體生成不穩定的準分子，然后產生激光。之所以叫準分子，是因?yàn)槟鞘窃谡Ｇ闆r下無法穩定存在的分子，比如ArF，它的存在并不符合化學常識，也極其不穩定，百萬分之一秒都不到的時間內就會消失。這種分子含有非常高的能量，分解的過程釋放出特定波長的紫外光。ArF分解釋放193nm紫外光，KrF分解釋放248nm紫外光，XeCl分解釋放308nm紫外光。

激光波長越短，分辨率越高，所以現在芯片產業普遍使用紫外激光來做光源。其中DUV光刻機的光源基本上都是準分子激光光源。從字面上來看，這些準分子激光器好像跟氖氣都沒有什么關系。但是，氖氣卻是制作光源必不可少的元素。

了解化學的朋友都知道，氟氣是腐蝕性極強的化學物質，能腐蝕絕大多數不含氟的化學物質。同時，面對都能把稀有氣體電離的強電場，一般的化學物質很容易被電離，也就很容易把電極給短路了。要想讓稀有氣體和氟氣的混合氣體能順利產生準分子，又不至于把電極給短路掉，必須加入足夠量的緩沖氣體。這種緩沖氣體，必須是比氬氣等稀有氣體還要更穩定的氣體，那就只剩下氦氣和氖氣兩種了。由于在緩沖性能上氖氣有獨特的優勢，所以絕大多數的準分子激光器都用氖氣做緩沖氣體。

不僅ArF準分子激光器是這樣，KrF準分子激光器、XeCl準分子激光器等所使用的緩沖氣體也往往是氖氣。這里的緩沖氣體，添加量要比反應氣體還要多很多，比如ArF準分子激光器中，緩沖氣體的含量達到97%左右。也就是雖然名字叫ArF準分子激光，氖氣的含量卻遠遠高于Ar氣和氟氣。所以你就可以理解，同樣是稀有氣體，為什么大家都在談氖氣危機，卻很少談氬氣危機或其他稀有氣體危機。

此外，準分子激光器中的氣體是有壽命的，需要定期更換。就像前面說的，因?yàn)榉鷼饩哂袠O強的腐蝕性，激光器中哪怕極微量的雜質，都會讓氣體中毒。所以不僅激光器內部所用的所有材料都極其講究，就連緩沖氣體氖氣也需要極高的純度。就算這些都能做到，激光器每一次發光，都會損耗一些氟氣，產生一些污染物，污染物越積累越多，氣體的發光能力就會越來越差，很快就不符合要求了。

早期的準分子激光器，內部氣體只能支持一千萬次左右的發光，如果發光頻率低還好，現在用來制芯片的光刻機光源，每秒鐘就要發光6000次，按這個標準不到半個小時就要報廢了。好在通過不斷改進，利用氣體循環系統，現在的準分子光源中加一次氣體已經可以持續使用幾天的時間了。但是就算可以維持幾天，也意味著每臺儀器，每過幾天就要換一次氣體，一年下來少說也需要換個幾十次氣體，每年的用量非常可觀啊。這就是芯片產業每年需要大量高純度氖氣的主要原因。

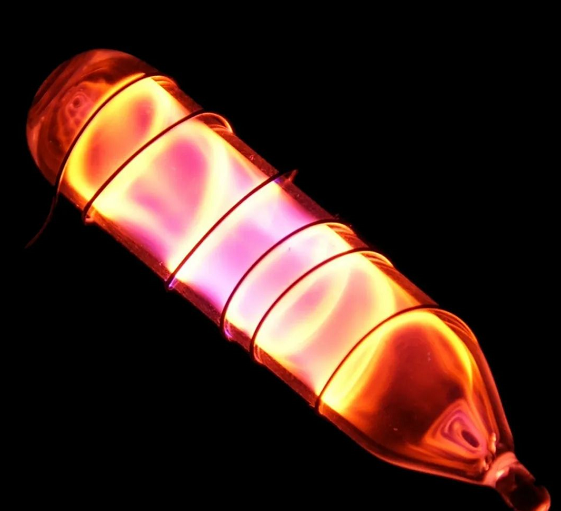

當然，需要用到準分子激光器的領域可不是只有芯片制造領域，還有醫學領域、工業雕刻等方面，有準分子激光光源的地方，就需要用到氖氣。此外，除了準分子激光領域需要的高純度氖氣以外，氖氣在各行業的用途也挺大的。比如城市霓虹燈、信號燈、高端制冷劑、深海潛水等領域都可以用到氖氣，據我了解導彈的精確制導功能也需要氖氣的參與。只不過芯片產業對氖氣純度的要求是最高的。

三、為啥只有烏克蘭和中國大量供應氖氣

通過媒體報道，大家也多少了解一些了，氖氣是鋼鐵產業的副產物，烏克蘭的氖氣是用俄羅斯鋼廠生產的粗氖氣提煉的，中國是世界上最大的鋼鐵生產國，氖氣的產量自然也不低。

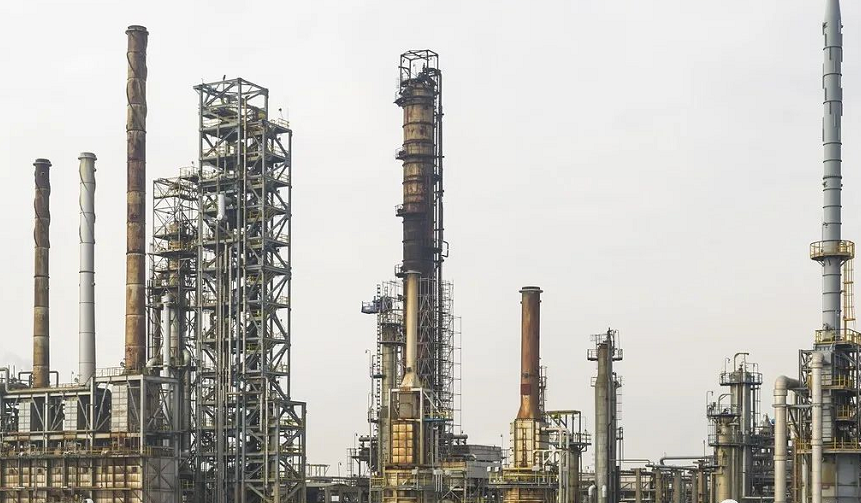

之所以氖氣是鋼鐵廠的副產品，最主要的原因是鋼鐵廠煉鋼時必須用大量氧氣，這些氧氣靠購買是不劃算的，所以一般成規模的鋼廠都會自己建設空氣分餾工廠，除了能得到生產需要的氧氣以外，還可以生產氮?dú)狻鍤狻⒛蕷狻⒑獾雀碑a(chǎn)品，這些副產品對外銷售可以收回一部分生產成本。

當然，傳統的空氣分餾設備是無法有效分離氖氣的，一方面氖氣含量很低，在空氣中只占十萬分之一左右，另一方面氖氣的沸點極低，跟液氫差不多，很難變成液體，傳統分餾方法難以獲得有用的氖氣，明知道這東西值錢，卻也無能為力。

還是德國人比較有經濟頭腦，他們發現中國的鋼鐵產量如此之大，空氣分餾需求也非常巨大，寶貴的氖氣重新排回空氣實在可惜。他們主動把能生產氖氣的初級濃縮塔設備賣給中國，讓中國幫他們生產粗產品。他們低價買到粗產品以后，再進行純化，得到高純氖氣，返過來還能再高價賣給中國。至于提純氖氣的高端設備以及相關技術是絕對保密的。長期以來，世界上只有德國的林德公司和烏克蘭一家公司掌握相關設備的生產技術。世界上絕大多數的高純氖氣，由烏克蘭幾家公司和德國林德公司遍布世界的工廠來提供，利潤非常高。

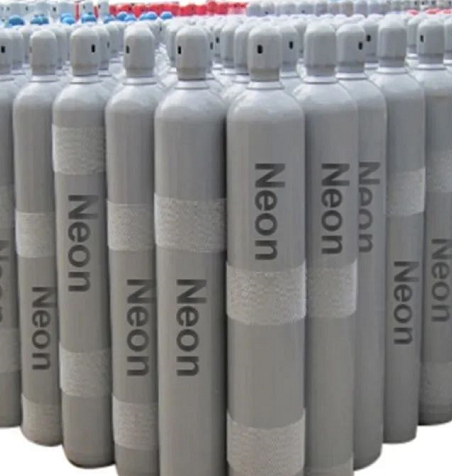

當然，中國也高度重視這個領域的研發，經過十多年的潛心研發，到2015年，中國杭州的一家設備公司研發的稀有氣體精制裝置投產成功，通過了驗收。中國國產設備制造的氖氣純度達到99.9997%，達到國際先進水平，完全符合芯片生產工藝的需求。值得一提的是，當初該設備投入生產僅半年，創收1.3億元，利潤達到1.1億元。可見高純氖氣堪稱是氣體領域的黃金，而相關生產設備堪比印鈔機。

現如今，由于烏克蘭的氖氣工廠生產受限，世界上氖氣的供應量嚴重不足，全世界的芯片廠家都跑到中國來搶購高純氖氣。氖氣的價格也是抬高了數倍，利潤率再創新高。當然，中國的鋼鐵產能處于世界第一位，高純氖氣的產量卻遠比不上烏克蘭之前的水平，可挖掘潛力還是很大的。估計短時間內還會有更大的產能被開發出來，以彌補世界上高純氖氣的需求缺口。

四、氖氣提純到底難在什么地方？

空氣里21%的氣體是氧氣，78%的氣體是氮?dú)猓Ｏ碌臍怏w絕大多數是稀有氣體，稀有氣體約占空氣的0.94%。稀有氣體里面絕大多數都是氬氣，占99%以上，按比例來說，氬氣的含量是氖氣含量的一千倍左右，所以氖氣雖然是含量第二多的稀有氣體，但確實非常稀少。

不僅含量低，沸點低也是個難題。氬氣的沸點介于氮?dú)夂脱鯕庵g，在制氧氣的過程中，捎帶腳就可以得到氮?dú)夂蜌鍤猓に嚤容^簡單，所以氬氣并不算太貴。但是氖氣則不同，氖氣的沸點跟氫氣差不多，只比氦氣高一些，傳統的空氣分離設備無法把它們?nèi)齻€(gè)給液化。要想提取氖氣和氦氣，必須用深度冷卻法。通常需要用液氫或液氦才能把氖氣給液化。

當然，按照沸點來劃分的話，跟氖氣比較接近的只有氫氣和氦氣，而且氫氣和氦氣沸點都比氖氣更低一些，理論上通過分餾的方法也可以把它們?nèi)齻€(gè)分開。但是芯片產業用的高純氖氣，可不是通過簡單分餾就能得到的，各種雜質不可能通過簡單的分餾就去除干凈，尤其是化學性質跟氖氣比較接近的氦氣。

簡單概括起來，高純氖氣的提純流程是深冷法空分設備濃縮、除氫、除氮、低溫吸附、氖氦分離等步驟。最難的步驟是氖氦分離，這里面涉及的技術是機密的。所有高純氖氣生產工藝研究，都是重點關注怎樣把氖氣中微量的氦氣去掉。

好在現在中國已經有了成熟的分離方法了，而且成本控制得還不錯。希望后面能進一步擴大生產，盡快彌補世界芯片產業的氣體缺口。近幾年影響芯片產能的壞消息太多了，我們需要一些好消息。
